一、产品概述

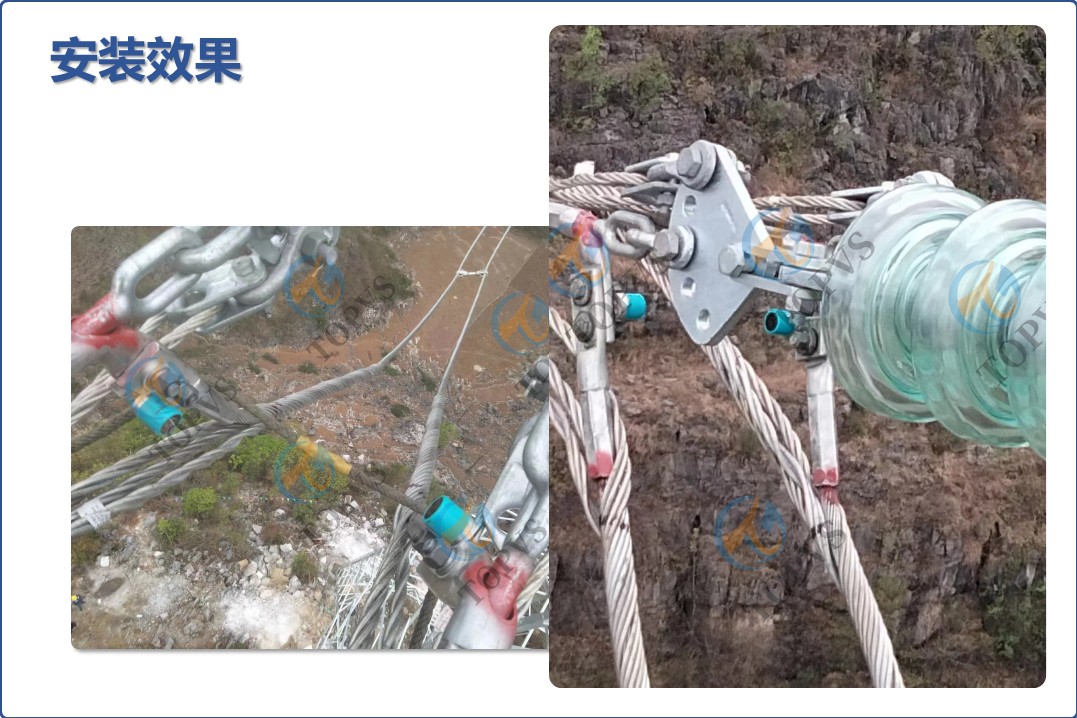

输电线路金具温度在线监测装置应用于容易产生热缺陷的带电导线接续部位，如耐张线夹、接续管、引流板等处；容易产生热缺陷的绝缘架空地线放电间隙。
装置通过金具温度传感器实时采集金具温度数据，并将监测到的数据通过4G/5G/OPGW光纤等网络实时传送至监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。
本装置系我司严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》而自主设计、研发、生产的智能在线监测终端，并拥有大量在线使用工程案例。
二、产品特性
l 装置为工业级产品，采用双层不锈钢防水外壳，适用于各种恶劣的气候环境；
l 监测装置采用全嵌入式软硬件架构，产品具备异常自恢复功能，运行稳定可靠。
l 数据采集单元采用高精度传感器，测量精确、稳定可靠；
l 监测装置具备自动采集与受控采集功能，自动采集时间间隔可调；
l 监测装置通信方式灵活，支持4G/5G/OPGW光纤等通信网络；
l 监测装置内置加密芯片，数据支持加密存储与传输，保证安全可靠；
l 监测装置采用低功耗设计，采用动态电源管理策略以满足节电要求；
l 监测装置具备强大的电源管理功能，支持电池过充、过放、过流等保护功能；
l 满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》；
l 满足南方电网公司企业标准《南方电网输电线路监测系统通信规约》；
三、技术参数

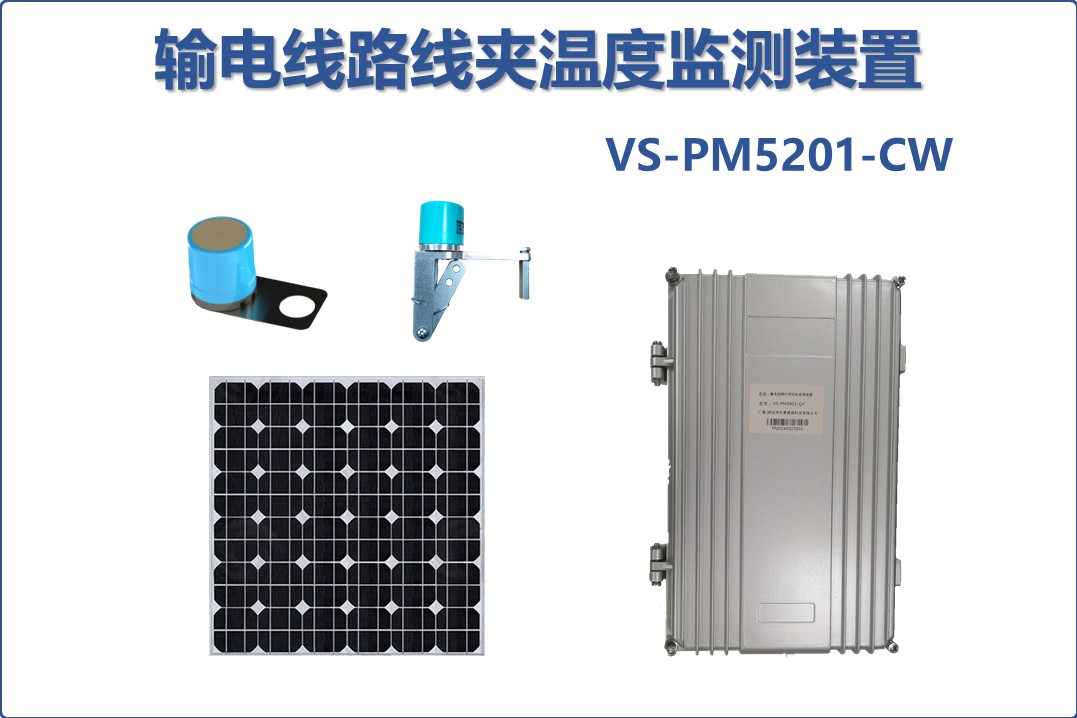

型号 | VS-PM5202-CW | ||

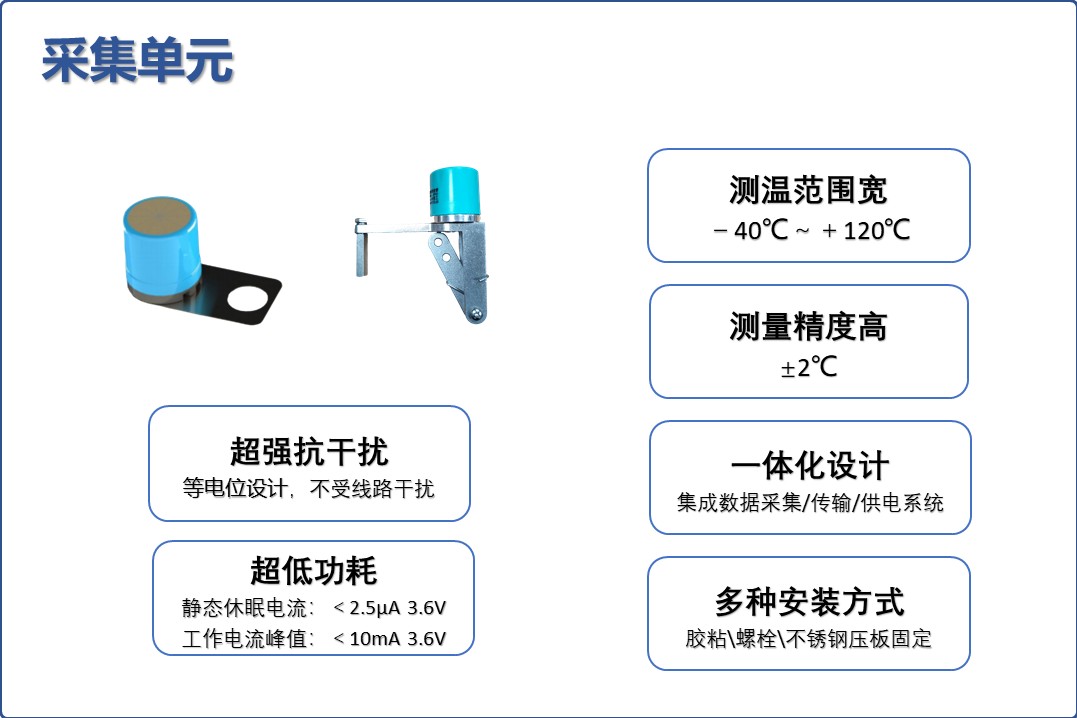

采集单元 | 供电方式 | 高能电池，工作时长>=5年 | |
通讯方式 | 无线Lora | ||
监测参数 | 普通导线 | 范围：－40℃～+100℃，精度：±1.0℃ | |
耐热导线 | 范围：－40℃～+180℃，精度：±2.0℃ | ||
超/特耐热导线 | 范围：－40℃～+240℃，精度：±2.0℃ | ||
环境参数 | 工作温度：-40℃~+85°，相对湿度：0％RH～100％RH | ||

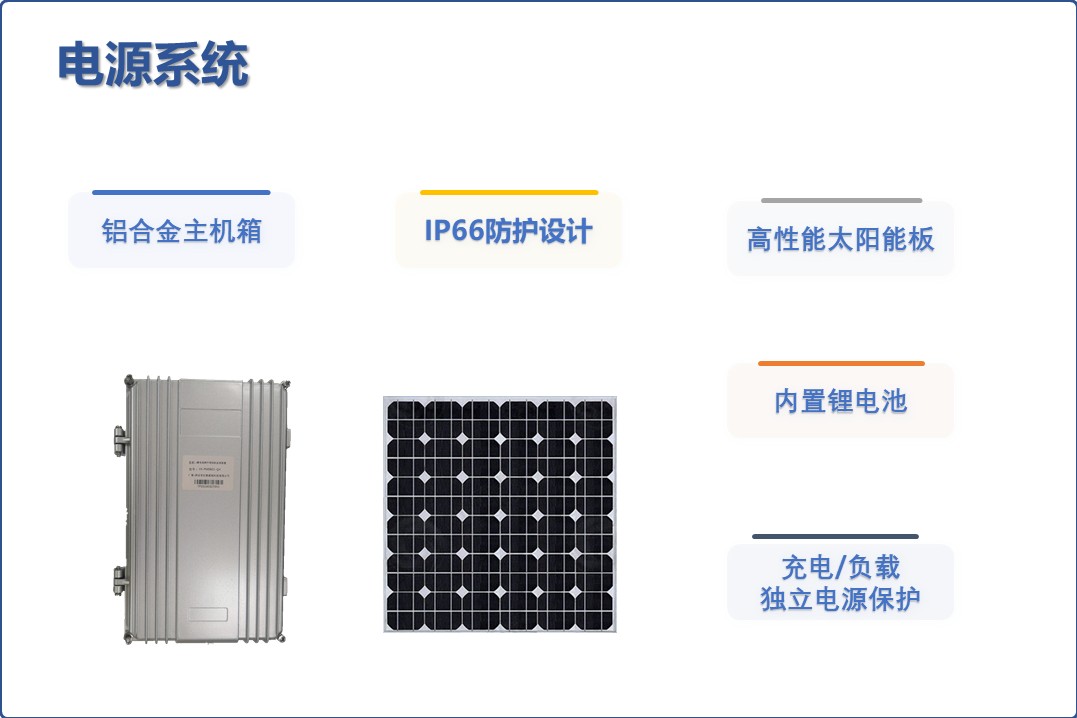

监测主机 | 供电方式 | 太阳能+蓄电池，无光照时长>=30天 | |
太阳能板 | 最大功率： 80W*1/18V/(太阳能板功率可选） | ||
安装角度：太阳能电池板安装角度可调 | |||
蓄电池 | 容量：30AH（容量可定制）/高性能聚合物蓄电池 | ||
保护：带过充过放保护，运行稳定，支持负载分级输出管理 | |||
通信方式 | 支持无线网络通信(支持4G/5G并向下兼容)，满足电信、联通、移动自适应，并可根据现场情况选择运营商 | ||
一般规范
| 工作温度：-40℃~+70° | ||
相对湿度：0％RH～100％RH | |||
整机功耗：<=3W | |||
整机重量：<=35KG | |||
监测平台 | 国网 | 监测装置支持接入国网各省市平台 | |
南网 | 监测装置支持接入南网各省市平台 | ||
自建 | 支持自建平台，PC客户端/手机客户端查看监测数据 | ||
